Rohr Bandsägen für Kunststoffrohre

Rohrbandsägen repräsentieren leistungsstarke Werkzeuge in der Bearbeitung, die speziell für das präzise Schneiden von Rohren konzipiert sind.

Mit ihrer Fähigkeit, saubere und genaue Schnitte in verschiedenen Materialien zu erzeugen, sind Rohrbandsägen unverzichtbare Ausrüstungen in Werkstätten, Produktionsanlagen und verarbeitenden Betrieben.

Somit ideal für präzises Trennen von Rohren für eine effiziente Bearbeitung.



Bandsäge

Mod. BSM 450 für Kunststoffrohre Ø50 – 450 mm

Maschinenbeschreibung

• Maschinenständer in robuster, verwindungssteifer Stahlkonstruktion
• Sägerahmen in verwindungssteifer Stahlkonstruktion
• Sägebandumlenkung mit Kugellagern
• Bandspanneinrichtung mit Federunterstützung
• Winkelschnitte 0° – 45° durch schwenkbaren Sägearm (stufenlos)
• EIN-AUS Schalter mit Motorschutz und Bremselektronik

Optionen

• Laser-Schnitterkennung
• Aufsatztisch für Winkelschnitte 67,5°
• Aufsatztisch für Radiusschnitte

Technische Daten

Abmessungen, Gewicht

Länge 1250
Breite 1700
Höhe 2100
Gewicht 160 kg
Elektrische Daten
Antriebsmotor mit Überlastschutz, 400 V, 1,25 kW, 50/60 Hz
Sägebereich
Ø50 mm bis 450 mm

Elektrische Bandsäge

Mod. BSM 800 für Kunststoffrohre Ø200 – Ø800 mm

Maschinenbeschreibung

  • Maschinenständer und Sägerahmen in
    robuster, verwindungssteifer Stahlkonstruktion
  • Doppelseitige Sägebügellagerung (Winkelschnitte von 0° – 45°)
  • Gehrung nach beiden Seiten zur Herstellung von T-Stücken und Segmenten
  • Sägebandumlenkungen mit Kugellagern
  • Genauer Schnittverlauf durch Präzisionsführungen
  • Stufenlos einstellbarer Vorschub mit
    elektrischem Antrieb
  • Schnitttiefenbegrenzung
  • Winkelskala zum Ablesen der Gradeinstellung und Winkelfeststellung an der Maschinenvorderseite
  • Bedienteil ausschwenkbar
  • Maschinentisch mit integrierter Rollenbahn
  • Laser-Schnitterkennung


Optional mit pneumatische Klemmung

Technische Daten

Abmessungen Transportmaße
Länge 2800 mm 2800 mm
Breite 3450 mm 2400 mm
Höhe max. 3250 mm 2300 mm
Gewicht 650 kg

Elektrische Daten

Antriebsmotor mit Überlastschutz
400 V, 2,5 kW, 50/60 Hz
Sägebereich
200 mm bis 800 mm

Merkmale und Funktionen von Rohrbandsägen:

Eigenschaften:

  • Bandsägeblatt: Eine endlose Bandsäge, die speziell für das Schneiden von Rohren entwickelt wurde und in einem geschlossenen Kreislauf arbeitet.

  • Schneidgeschwindigkeit: Rohrbandsägen bieten variable Schneidgeschwindigkeiten, um sich an unterschiedliche Materialien und Anforderungen anzupassen.

  • Neigbare Schneidkopfe: Einige Modelle verfügen über neigbare Schneidköpfe, die es ermöglichen, präzise Gehrungsschnitte für verschiedene Anwendungszwecke durchzuführen.

  • Materialvorschubsystem: Automatisierte Materialvorschubsysteme gewährleisten einen gleichmäßigen und kontrollierten Vorschub der zu schneidenden Rohre.

  • Kühlungssystem: Ein integriertes Kühlungssystem sorgt dafür, dass das Bandsägeblatt und das Werkstück während des Schneidprozesses angemessen gekühlt werden, um die Lebensdauer des Sägeblatts zu verlängern.

Funktionen:

  • Präzise Schnitte:
    Rohrbandsägen ermöglichen präzise und glatte Schnitte, was besonders wichtig ist, wenn genaue Abmessungen und Oberflächenqualitäten erforderlich sind.

  • Effizienz:
    Durch die kontinuierliche Bewegung des Bandsägeblatts ermöglichen Rohrbandsägen eine effiziente Bearbeitung von Rohren mit minimalem Materialverlust.

  • Vielseitigkeit:
    Mit der Fähigkeit, verschiedene Materialien zu schneiden, sind Rohrbandsägen äußerst vielseitig in verschiedenen Branchen.

  • Gehrungsschnitte:
    Neigbare Schneidköpfe ermöglichen das präzise Schneiden von Gehrungen, was besonders in Anwendungen erforderlich ist, bei denen Winkelpräzision wichtig ist.

  • Wiederholbarkeit:
    Rohrbandsägen gewährleisten eine hohe Wiederholbarkeit, wodurch gleichbleibende Schnittqualität und Maßgenauigkeit über eine Vielzahl von Werkstücken hinweg erreicht werden.

Anwendungen:

  • Metallbau und Konstruktion:
    In der Metallbauindustrie dienen Rohrbandsägen zum präzisen Schneiden von Rohren für die Herstellung von Bauteilen, Rahmen und Strukturen.

  • Rohrherstellung:
    In der Rohrproduktion werden Rohrbandsägen eingesetzt, um Rohrabschnitte mit hoher Präzision und Effizienz herzustellen.

  • Maschinenbau:
    Im Maschinenbau kommen Rohrbandsägen bei der Herstellung von Komponenten für Maschinen und Ausrüstungen zum Einsatz.

  • Metallverarbeitung und Werkstätten:
    Werkstätten verwenden Rohrbandsägen für eine Vielzahl von Metallbearbeitungsprojekten, von kleinen Prototypen bis zu größeren Fertigungsarbeiten.

  • Energieindustrie:
    In der Energieerzeugung, insbesondere bei der Herstellung von Rohrleitungen, tragen Rohrbandsägen zur präzisen Vorbereitung von Rohrabschnitten bei.

Rohrbandsägen sind unverzichtbare Werkzeuge in der Bearbeitung, die durch ihre Präzision, Effizienz und Vielseitigkeit eine Schlüsselrolle bei der Herstellung von präzisen Rohrschnitten spielen

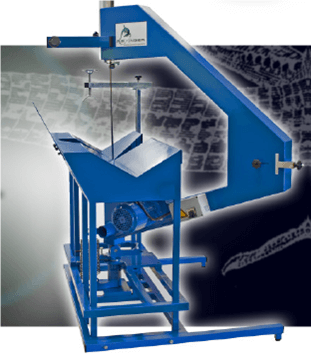

Rohrbandsäge BSM 450
Rohrbandsäge BSM 450
